WXD2-53型带指针线绕电位器

本产品适用于电讯、电工、电子仪器及设备中,作精密调节直流或低频电压、电流之用。它带有指示度盘,使用方便。

一、 使用环境条件:
环境温度:—40~+70℃;
相对温度:在温度为+40℃时,达98%;
大气压力:750~33mmHg;
振动:振频为10~500HZ,加速度达5g;
碰撞:频率为40~80次/分,加速度达15g;
离心:加速度达15g。

二、 型式、主要参数和尺寸

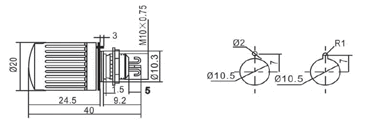

1. 电位器的品种及外形尺寸见图1、表1。
外形尺寸及安装尺寸  如图


表1
型号 安装形式 机械角度 电气角度 圈数
WXD2-53 旋钮式固定
3600 +12
-6
3600 +10
-8
10
2. 电位器标称功率为1.6W,最高工作电压为160V(直流或交流有效值)。
3. 电位器的标称总阻范围为100Ω~47KΩ,其阻值系列按表2(即E12系列)。总阻误差为±2%、±5%和±10%。
表2
1.0 1.2 1.5 1.8 2.2 2.7
3.3 3.9 4.7 5.6 6.8 8.2
4. 电位器的零基线性精度为±0.2%、±0.3%、±0.5%和±1%。
5. 电位器的型号、品种代号及在合同中的填写示例:WXD2—53—1.6—10KΩ±5%—C  ±0.3%—4—SJ1734—81 示例中为型号和品种代号、额定功率、标称阻值与误差、线性精度、耐磨等级、本标准代号。

三、 主要技术特征
1. 零位电阻:零位电阻不超过其线性精度的规定范围;
2. 绝缘电阻:潮前≥200MΩ,潮后≥20MΩ;
3. 旋转力矩:50~500gf.cm,力矩比为1:3;
4. 耐磨等级:3级10000周,4级5000周;
5. 恒定潮热:40±2℃,相对湿度93±3%,经96小时后ΔR/R不超过±1%;
6. 电负荷:经48小时额定功率负荷后ΔR/R不超过1%。
